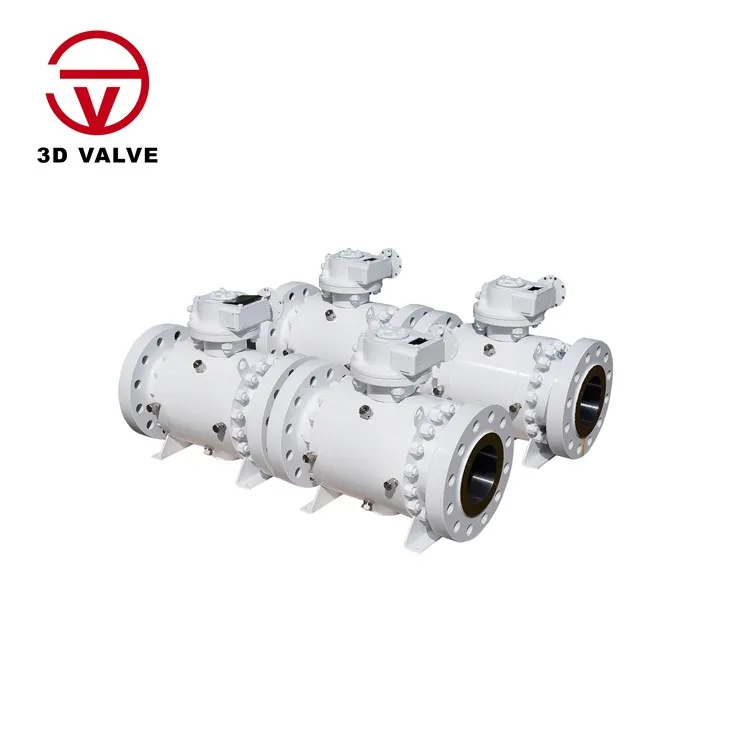

Zawór kulowy zamontowany na Trunnion to zawór przemysłowy o wysokiej wydajności specjalnie zaprojektowany do zastosowań pod wysokim ciśnieniem i dużej średnicy. W przeciwieństwie do pływających zaworów, konstrukcja Trunnion stanowi mechaniczną kotwicę dla piłki, co czyni ją idealnym wyborem do krytycznych usług w systemach ropy i gazu, petrochemicznych i rurowych.
Zawór ma stałą kulkę obsługiwaną przez wały Trunnion na górze i na dole, co zmniejsza roboczy moment obrotowy i zapobiega nadmiernemu zużyciu siedzenia zaworu. Gdy siłownik (dźwignia ręczna, skrzynia biegów lub pneumatyczna\/hydrauliczna) obraca piłkę o 90 stopni, ścieżka przepływu otwiera się lub zamyka.
Kluczowe funkcje mechanizmu
· Farba offshore: pokryta farbą morską, spotkanie ISO 12944 C 5- H, odpowiednie dla platform wiertniczych na morzu.
· Wsparcie Trunnion: Piłka jest ustalona mechanicznie, co minimalizuje nacisk na siedzenie tak bardzo, jak to możliwe.
· Podwójny efekt tłokowy (DPE): Przyjmuje samowystarczalny projekt, aby zapewnić bezpieczeństwo pod wysokim ciśnieniem.
· Trzon odporny na wydmuch: może zapewnić integralność łodygi nawet pod ekstremalnym ciśnieniem.
· Projekt bezpieczny dla pożaru: Opcjonalna wersja z metalem jest zgodna ze standardami API 607\/6FA.
Specyfikacje techniczne
A. Opcje materialne
|
Część |
Dostępne materiały |
|
Ciało |
Stal węglowa (ASTM A216 WCB), stal nierdzewna (SS316, CF8M), dupleks (F51\/F53) |
|
Piłka |
Chromowany SS316, twardy (WC), nikiel |
|
Miejsca |
PTFE, RPTFE, PEEK, Metal (Stellite 6) |
|
Trzon |
SS316, 17-4 pH, Monel |
|
Połączenia końcowe |
Zablaszony (ASME B16.5\/API 6D), spink |
|
Powłoka |
C 5- H Coating klasy morskiej (ISO 12944) dla trwałości strefy offshore i |
B. Wielkość i oceny ciśnienia
|
Zakres rozmiarów |
Klasa ciśnienia |
Zakres temperatur |
Zgodność standardów |
|
2 „–48” (DN50 - DN1200) |
ASME 150# –2500# \/ API 6D |
-196 stopień do 550 stopni (-321 stopień f do 1022 stopnia f) |
API 6D, ASME B16.34, ISO 17292 |
Kluczowe zalety
· Zdolność wysokiego ciśnienia z niskim momentem obrotowym do ANSI 2500 #\/PN420.
· Zmniejsz zużycie siedzeń. Wsparcie Trunnion może zminimalizować tarcie i w jak największym stopniu przedłużyć żywotność usług.
· Dwukierunkowe uszczelniające fotele DPE mogą być szczelnie zamknięte w obu kierunkach przepływu.
· Wielofunkcyjne siłowniki kompatybilne z ręcznymi dźwigniami, operatorami przekładni lub automatycznymi siłownikami.
· Bezpieczne uszczelnienie pożaru i konstrukcji antystatycznej jest zgodne ze standardami bezpieczeństwa API\/ISO.
Typowe zastosowania
1. Rurociągi ropy i gazu: zawory blokowe głównej, stacje sprężarki.
2. Rafinerie i petrochemikalia: usługi węglowodorowe w wysokiej temperaturze.
3. Elektrownie: izolacja pary, systemy wody chłodzące.
4. Systemy kriogeniczne: terminale LNG (-196 aplikacje).
5. Transmisja wody: rurociągi miejskie o dużej średnicy.
6. Offshore Oil & Gas Platforms: Wiercenie, rurociągi, wtrysk wody morskiej
Porównanie z pływającymi zaworami kulowymi
|
Funkcja |
Zawór piłki Trunnion |
Pływający zawór kulowy |
|
Ruch piłki |
Naprawiono przez Trunnions |
Swobodnie pod presją |
|
Ocena ciśnienia |
Do 2500# |
Zazwyczaj mniejsze lub równe 600# |
|
Wymaganie momentu obrotowego |
Niższy (idealny do dużych rozmiarów) |
Wyższe (naciski piłki na siedzeniach) |
|
Koszt |
Wyższy (złożony projekt) |
Niżej |
|
Najlepsze dla |
Usługi krytyczne\/pod wysokim ciśnieniem |
Potrzeby ogólne\/tanie |
Odmiany projektowe
Pełny otwór (FB): minimalny spadek ciśnienia do pigowania w rurociągach.
Zmniejszony otwór (RB): lekki, opłacalny dla przepływów niekrytycznych.
Ulga wnęki: samowystarczalne fotele zapobiegają uwięzionym zagrożeniom ciśnienia.
Wpis górny: Łatwa konserwacja bez usuwania zaworu z rurociągu.
Wniosek
Instalacja zaworu kulowego zamontowanego na Trunnion jest złotym standardem wymagających zastosowań przemysłowych i oferuje bezprecedensową niezawodność w instalacjach pod wysokim ciśnieniem i na dużą skalę. Potężny projekt inżynierii zapewnia bezpieczeństwo, trwałość i zgodność ze standardami międzynarodowymi.
