Dla dostawcy zaworów zwrotnych zrozumienie, w jaki sposób testować działanie zaworu zwrotnego, ma kluczowe znaczenie. Zawory zwrotne są niezbędnymi elementami różnych systemów rurociągów, zaprojektowanymi w celu umożliwienia przepływu płynu w jednym kierunku i zapobiegania przepływowi wstecznemu. Zapewnienie ich prawidłowego działania jest istotne dla bezpieczeństwa i wydajności całego systemu. Na tym blogu podzielę się kilkoma typowymi metodami i rozważaniami dotyczącymi testowania działania zaworów zwrotnych.
1. Kontrola wzrokowa
Przed przeprowadzeniem jakichkolwiek testów wydajnościowych konieczna jest dokładna kontrola wizualna. Ten krok pomaga zidentyfikować oczywiste defekty, takie jak pęknięcia, zadrapania lub źle ustawione części zaworu zwrotnego. Sprawdź korpus zaworu, gniazdo, tarczę i trzpień pod kątem oznak uszkodzenia lub korozji. Sprawdź także połączenia zaworu, aby upewnić się, że są prawidłowo zamontowane i dokręcone. Uszkodzony lub źle zainstalowany zawór zwrotny może nie działać prawidłowo, nawet jeśli przejdzie pomyślnie inne testy wydajności.
2. Test szczelności
Badanie szczelności jest jednym z najważniejszych testów wydajności zaworów zwrotnych. Określa zdolność zaworu do zapobiegania przepływowi zwrotnemu i utrzymywania szczelności po zamknięciu. Istnieją dwa główne rodzaje testów szczelności: hydrostatyczne i pneumatyczne.
Hydrostatyczny test szczelności
Hydrostatyczny test szczelności polega na napełnieniu zaworu cieczą, zwykle wodą, i zastosowaniu ciśnienia w celu sprawdzenia szczelności. Oto kroki:
- Przygotuj sprzęt testowy: Będziesz potrzebować urządzenia testowego, manometru, pompy i źródła wody.
- Zamontuj zawór: Zamontować zawór zwrotny na stanowisku testowym i upewnić się, że jest prawidłowo uszczelniony.
- Napełnij zawór wodą: Za pomocą pompy napełnij zawór wodą, aż będzie całkowicie napełniony.
- Zastosuj nacisk: Stopniowo zwiększaj ciśnienie do określonego ciśnienia próbnego za pomocą pompy. Ciśnienie próbne jest zazwyczaj wyższe niż normalne ciśnienie robocze zaworu.
- Sprawdź pod kątem wycieków: Sprawdź zawór i jego połączenia pod kątem oznak wycieków. Poszukaj kropelek lub strumieni wody wydobywających się z korpusu zaworu, gniazda lub dysku. W przypadku wykrycia nieszczelności zawór nie przechodzi testu.
- Zapisz wyniki: Zanotuj ciśnienie próbne, czas trwania próby i wszelkie obserwacje dotyczące wycieków.
Test szczelności pneumatycznej
Pneumatyczny test szczelności wykorzystuje sprężone powietrze lub gaz zamiast wody. Etapy są podobne do testu hydrostatycznego, ale z pewnymi różnicami:
- Przygotuj sprzęt testowy: Będziesz potrzebować urządzenia testowego, manometru, sprężarki i źródła gazu.
- Zamontuj zawór: Zamontować zawór zwrotny na stanowisku testowym i upewnić się, że jest prawidłowo uszczelniony.
- Napełnij zawór gazem: Za pomocą sprężarki napełnij zawór gazem, aż osiągnie określone ciśnienie próbne.
- Zastosuj nacisk: Utrzymać ciśnienie próbne przez określony czas.
- Sprawdź pod kątem wycieków: Do sprawdzenia szczelności użyj roztworu mydła lub wykrywacza nieszczelności. Nałóż roztwór mydła na zawór i jego połączenia i poszukaj pęcherzyków. W przypadku wykrycia jakichkolwiek pęcherzyków zawór nie przechodzi testu.
- Zapisz wyniki: Zanotuj ciśnienie próbne, czas trwania próby i wszelkie obserwacje dotyczące wycieków.
3. Testowanie wydajności przepływu
Testowanie przepustowości mierzy zdolność zaworu do umożliwienia przepływu płynu przez niego w kierunku do przodu. Test ten jest ważny, aby upewnić się, że zawór wytrzyma wymagane natężenie przepływu bez powodowania nadmiernego spadku ciśnienia. Oto etapy testowania przepustowości:
- Przygotuj sprzęt testowy: Będziesz potrzebować urządzenia testowego, przepływomierza, manometru, pompy i źródła płynu.
- Zamontuj zawór: Zamontować zawór zwrotny na stanowisku testowym i upewnić się, że jest prawidłowo uszczelniony.
- Ustaw przepływomierz i manometr: Zainstaluj przepływomierz i manometr przed i za zaworem, aby zmierzyć natężenie przepływu i spadek ciśnienia.
- Uruchom pompę: Użyj pompy, aby przepuścić płyn przez zawór z określonym natężeniem przepływu.
- Zmierz natężenie przepływu i spadek ciśnienia: Zanotuj natężenie przepływu i spadek ciśnienia na zaworze przy różnych natężeniach przepływu.
- Oblicz współczynnik przepływu (Cv): Współczynnik przepływu jest miarą przepustowości zaworu. Można go obliczyć za pomocą następującego wzoru:
[Cv = \frac{Q}{\sqrt{\Delta P}}]
gdzie (Q) to natężenie przepływu w galonach na minutę (GPM), a (\Delta P) to spadek ciśnienia na zaworze w funtach na cal kwadratowy (PSI). - Porównaj wyniki ze specyfikacjami: Porównaj obliczony współczynnik przepływu ze specyfikacjami zaworu, aby określić, czy spełnia on wymagania.
4. Próba ciśnieniowa otwarcia pęknięcia
Badanie ciśnienia otwarcia pęknięcia określa minimalne ciśnienie wymagane do otwarcia zaworu zwrotnego i umożliwienia przepływu płynu przez niego. Test ten jest ważny, aby upewnić się, że zawór otwiera się przy prawidłowym ciśnieniu i nie powoduje nadmiernego spadku ciśnienia lub przepływu wstecznego. Oto etapy badania ciśnienia otwarcia pęknięcia:
- Przygotuj sprzęt testowy: Będziesz potrzebować urządzenia testowego, manometru, pompy i źródła płynu.
- Zamontuj zawór: Zamontować zawór zwrotny na stanowisku testowym i upewnić się, że jest prawidłowo uszczelniony.
- Stopniowo wywieraj nacisk: Za pomocą pompy stopniowo zwiększaj ciśnienie przed zaworem, aż zawór się otworzy.
- Zanotuj ciśnienie otwarcia pęknięcia: Zanotuj ciśnienie, przy którym zawór się otwiera. Jest to ciśnienie otwarcia pęknięcia.
- Porównaj wyniki ze specyfikacjami: Porównaj zmierzone ciśnienie otwarcia pęknięcia ze specyfikacjami zaworu, aby określić, czy spełnia on wymagania.
5. Rozważania dotyczące testowania różnych typów zaworów zwrotnych
Różne typy zaworów zwrotnych mogą wymagać różnych metod testowania i rozważań. Oto kilka przykładów:
Kulowy zawór zwrotny odporny na korozję
Kulowe zawory zwrotne wykorzystują kulę do kontrolowania przepływu płynu. Podczas testowania odpornego na korozję kulowego zaworu zwrotnego należy zwrócić szczególną uwagę na ruch i osadzenie kuli. Upewnij się, że kula może się swobodnie poruszać i prawidłowo przylega do gniazda. Sprawdź także, czy na kuli i gnieździe nie występują oznaki korozji, ponieważ może to mieć wpływ na działanie zaworu.

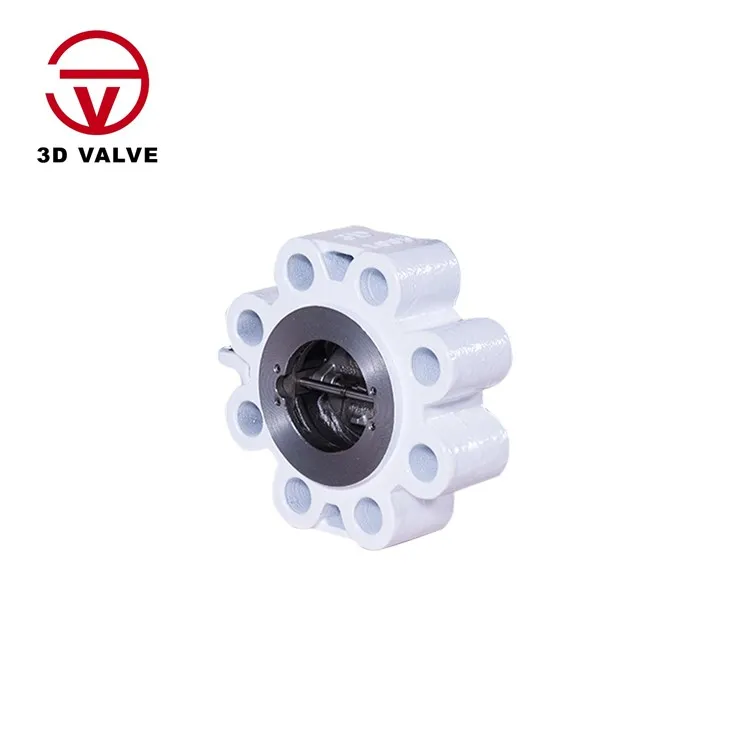

Dwutarczowy zawór zwrotny typu Lug
Zawory zwrotne typu płytkowego z podwójnymi płytkami mają dwie tarcze, które otwierają się i zamykają w celu kontrolowania przepływu płynu. Podczas testowania tego typu zaworu należy sprawdzić ustawienie i ruch dysków. Upewnij się, że tarcze otwierają się i zamykają płynnie oraz że prawidłowo przylegają do gniazda. Sprawdź także połączenia oczkowe pod kątem oznak uszkodzenia lub luzów.
Zawór zwrotny typu waflowego z pełnym występem
Zawory zwrotne płytkowe z pełnym występem są podobne do zaworów zwrotnych płytkowych z podwójnymi płytkami, ale mają konstrukcję z pełnymi występami, która zapewnia lepsze wsparcie i uszczelnienie. Podczas testowania zaworu zwrotnego płytkowego z pełnym uchem należy postępować zgodnie z tymi samymi procedurami, jak w przypadku dwutarczowego zaworu zwrotnego zwrotnego typu z występem. Dodatkowo sprawdź połączenia z pełnymi końcówkami pod kątem oznak uszkodzenia lub niewspółosiowości.
6. Wniosek
Testowanie działania zaworu zwrotnego jest niezbędne, aby zapewnić jego prawidłowe działanie i niezawodność. Przeprowadzając oględziny wizualne, testy szczelności, testy przepustowości i testy ciśnienia otwarcia pęknięć, można zidentyfikować wszelkie potencjalne problemy i upewnić się, że zawór spełnia wymagane specyfikacje. Jako dostawca zaworów zwrotnych dokładamy wszelkich starań, aby dostarczać produkty wysokiej jakości, które zostały dokładnie przetestowane pod kątem potrzeb naszych klientów.
Jeśli są Państwo zainteresowani zakupem zaworów zwrotnych lub mają Państwo jakiekolwiek pytania dotyczące naszych produktów, prosimy o kontakt w celu dalszej dyskusji. Z niecierpliwością czekamy na współpracę z Państwem w celu znalezienia najlepszych rozwiązań dla Państwa systemów rurowych.
Referencje
- ASME B16.34 – Zawory – kołnierzowe, gwintowane i spawane
- API 594 – Zawory zwrotne – kołnierzowe, z występami, płytkami i doczołowymi – spawanie
- ISO 5208 – Zawory przemysłowe – Próba ciśnieniowa zaworów
